| 技術特點 |
| |
| ●使用獨特的導壓技術，結構合理，工作可靠。 |
| ●防堵塞結構設計，可用于粘稠液體及漿料。 |
| ●應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。 |
| ●使用溫度范圍大，可用于高溫。 |
| ●可方便的進行溫度補償。 |
| ●安裝，調試方便。 |
| ●結構簡單，便于維修。 |
| |
| 技術數據 |
| |
| 工作電壓 12.5～30 VDC |
| 輸出信號 4～20mA二線 |
| 0～20mA三線 |
| 測量范圍 0～30m（***大） |
| 精度 1.0、2.0 |
| 穩定性 優于0.1%/年 |
| 允許溫度 介質 -20℃-280℃ |
| 環境 -20℃-70℃ |
| 貯存 -40℃-80℃ |
| 傳感器材料 導壓管 不銹鋼1Gr18Ni9Ti |
| 不銹鋼噴涂聚四氟乙烯 |
| 過程連接 不銹鋼1Gr18Ni9Ti |
| 膜片 96%氧化鋁 |
| 密封 氟橡膠 |
| 聚四氟乙烯 |
| 過程連接方式 外螺紋G1 |
| 法蘭 |
| |
| 安裝 |
| |
| 導壓式靜壓液位變送器有G1螺紋及法蘭兩種標準的安裝方式 |
| ? |
| G1螺紋安裝 供貨時提供一個G1六角螺母。 |
安裝方式 1、安裝位置已有G1螺紋。直接把液位變送器旋入即可
2、安裝位置無G1螺紋。可利用現有的Φ34～Φ45的光孔，或安裝帶有Φ34～Φ45孔的支架，裝上液位變送器，并旋上六角螺母固定。 |
| ? |
| 法蘭安裝 |
| 標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6-88，安裝時直接把法蘭固定即可。如果用戶已有的安裝位置不符合標準供貨時法蘭尺寸，請在訂貨時注明所需法蘭尺寸或對應的規格及標準號，已滿足安裝要求。 |
| |
| |

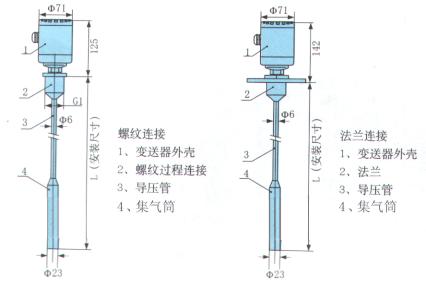

| 外形尺寸 |
 |
| 調試 |
| |
導壓式靜壓液位變送器，出廠時零點及滿量程已按壓力值標定，安裝后應對滿量程進行校正。
校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面
達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正： |
|
|
| |
| 配重 |
| |
| 當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。這時應將集氣筒固定。如果現場不具備固定集氣筒的條件，可選用配重，使集氣筒重量增加從而起到穩定集氣筒的作用。如果選用配重，請在訂貨時說明。 |
| |
| 導壓式靜壓液位變送器型號內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP-TLG |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
導壓式靜壓液位變送器 |
|
變送器類型 |
G |
? |
? |
? |
? |
? |
? |
? |
? |
? |
標準型 |
|
D |
? |
? |
? |
? |
? |
? |
? |
? |
? |
隔爆型 |
|
I |
? |
? |
? |
? |
? |
? |
? |
? |
? |
本安型 |
|
過程連接材料 |
3 |
? |
? |
? |
? |
? |
? |
? |
? |
不銹鋼1Gr18Ni9Ti |
|
5 |
? |
? |
? |
? |
? |
? |
? |
? |
不銹鋼316L |
|
7 |
? |
? |
? |
? |
? |
? |
? |
? |
不銹鋼噴涂聚四氟乙烯 |
|
9 |
? |
? |
? |
? |
? |
? |
? |
? |
特別約定 |
|
過程連接方式 |
E |
? |
? |
? |
? |
? |
? |
? |
外螺紋G1 |
|
F |
? |
? |
? |
? |
? |
? |
? |
法蘭 |
|
Y |
? |
? |
? |
? |
? |
? |
? |
特別約定 |
|
導壓管材料 |
3 |
? |
? |
? |
? |
? |
? |
不銹鋼1Gr18Ni9Ti |
|
7 |
? |
? |
? |
? |
? |
? |
不銹鋼噴涂聚四氟乙烯 |
|
9 |
? |
? |
? |
? |
? |
? |
特別約定 |
|
傳感器密封件材料 |
1F |
? |
? |
? |
? |
? |
氟橡膠 |
|
2F |
? |
? |
? |
? |
? |
丁腈橡膠 |
|
3F |
? |
? |
? |
? |
? |
聚四氟乙烯 |
|
9F |
? |
? |
? |
? |
? |
特別約定 |
|
信號輸出方式 |
2 |
? |
? |
? |
? |
4-20mA二線 |
|
3 |
? |
? |
? |
? |
0-20mA三線 |
|
9 |
? |
? |
? |
? |
特別約定 |
|
精度等級 |
6 |
? |
? |
? |
1.0 |
|
7 |
? |
? |
? |
2.0 |
|
9 |
? |
? |
? |
特殊要求 |
|
配重 |
H |
? |
? |
無配重 |
|
Z |
? |
? |
標準配重 |
|
Y |
? |
? |
特別約定 |
|
安裝尺寸 |
|
? |
單位m |
|
量程代號 |
|
見標準量程表 | |
| |
