SWP-TLD系列 直裝式靜壓液位變送器
|
 |
|
|
|
|
產品名稱：SWP-TLD系列 直裝式靜壓液位變送器
產品編號：Pro200691116858
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
瀏覽次數：
|
 |
|
 產品詳細介紹 |
| 技術數據 |
| |
| 輸出信號 4～20mA二線 |
| 0～20mA三線 |
| 測量范圍 0～100m（***大） |
| 精度 0.2、0.5 |
| 穩定性 優于0.1%/年 |
| 允許溫度 介質 -20℃-70℃ |
| 環境 -20℃-70℃ |
| 貯存 -40℃-80℃ |
| 材料 過程連接 不銹鋼1Gr18Ni9Ti |
| 不銹鋼噴涂聚四氟乙烯 |
| 膜片 96%氧化鋁 |
| 密封 氟橡膠 |
| 聚四氟乙烯 |
| 過程連接方式 法蘭 |
| ? |
| ? |
| ? |
| ? |
| ? |
| |

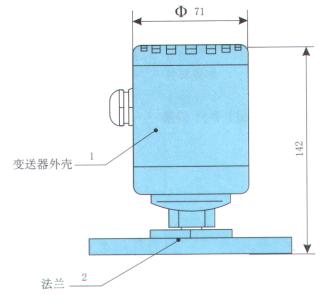

| 外形尺寸 |
|
|
| |
| 安裝 |
| |
| 直裝式靜壓液位變送器，法蘭安裝尺寸符合DN50 GB9119.6-88。用戶可以直接安裝。 |
| |
| |
| 調試 |
| |
直裝式靜壓液位變送器，出廠時零點及滿量程都已標定。
需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于條件與使用條件很難完全一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正： |
|
|
其中：In 液位在n點時變送器應當輸出的電流值（單位mA）
hn n點液位高度（單位m）
hmax 被測介質***大液位高度（即滿量程，單位m）
為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。 |
| |
| 直裝式靜壓液位變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP－TLD |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
直裝式靜壓液位變送器 |
|
變送器類型 |
G |
|
|
|
|
|
|
標準型 |
|
D |
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
本安型 |
|
過程連接材料 |
3 |
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
5 |
|
|
|
|
|
不銹鋼316L |
|
7 |
|
|
|
|
|
不銹鋼噴涂聚四氟乙烯 |
|
9 |
|
|
|
|
|
特別約定 |
|
過程連接方式 |
F |
|
|
|
|
法蘭 |
|
Y |
|
|
|
|
特別約定 |
|
傳感器密封件材料 |
1F |
|
|
|
氟橡膠 |
|
2F |
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
特別約定 |
|
信號輸出方式 |
2 |
|
|
4-20mA二線 |
|
3 |
|
|
0-20mA三線 |
|
9 |
|
|
特別約定 |
|
精度等級 |
2 |
|
0.2 |
|
5 |
|
0.5 |
|
6 |
|
1.0 |
|
9 |
|
特殊要求 |
|
量程代號 |
|
見標準量程表 | | |
|
|
|
|
|
