大屏幕數字顯示控制儀
|
 |
|
|
|
|
產品名稱：大屏幕數字顯示控制儀
產品編號：Pro2006102165853
產品型號：
更新時間：2006.10.02
出品單位：香港昌暉儀表
瀏覽次數：
|
 |
|
 產品詳細介紹 |
SWP-B 壁掛式大屏幕顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正測量，顯示屏采用高 |
|
度亮、大尺寸 LED 數碼管。 |
|
SWP-B 壁掛式大屏幕顯示控制儀，適用于大車間，遠距離觀測場所，可對溫度、壓力、液位、速度、頻率等測量信號進行數字測量顯 |
|
示控制，使測量值更為清晰。 |
|
一、儀表外形 |
|
|
| 型號 |
|
|

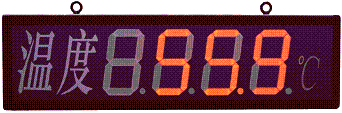

儀表外形 |
 |
|
|
儀表尺寸 :1170 × 290 × 76mm
重 量 :6Kg |
|
|

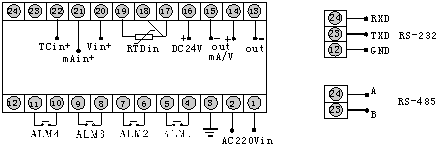

接
線
圖 |
| |
|
二、 SWP-B 系列壁掛式大屏幕顯示控制儀 |
|
型 號 |
代 碼 說 明 |
|
SWP-B |
□ □□- □ □ - □□ - □ □ □ □ |
系列壁掛式大屏幕顯示控制儀 |
|
外形尺寸 |
80
40 |
|
|
|
|
|
|
|
|
1170 290mm(8 英寸數碼管 ) 用戶特殊定制 |
|
控制作用 |
1
3
4 |
|
|
|
|
|
|
|
測量顯示
三位式控制 四限控制或四限報警輸出（ P 21 注 2 ） |
|
通訊方式 |
□ |
|
|
|
|
|
|
參見“通訊方式”（第 17 頁） |
|
輸出方式 |
□ |
|
|
|
|
|
參見“控制輸出方式”（第 17 頁） |
|
輸入類型 |
□□ |
|
|
|
|
參見“輸入類型”（下頁） |
|
第一報警方 式 |
N
H
L |
|
|
|
無報警（可省略）
上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ） 下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ） |
|
第二報警方 式 |
N
H
L |
|
|
無報警（可省略）
上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ） 下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ） |
|
饋電輸出 |
P |
|
DC24V 饋電輸出 |
|
供電方式 |
W
T |
DC24V 供電 AC220V 供電 | | |
|
|
|
|
|
