SWP-NSR 液 晶 無 紙 記 錄 儀
產品名稱：SWP-NSR 液 晶 無 紙 記 錄 儀
產品編號：Pro2006102145954
產品型號：
更新時間：2006.10.02
出品單位：香港昌暉儀表
瀏覽次數：

   產品詳細介紹
概 述
　　 SWP-NSR 智能化單色 LCD 無紙記錄儀是我公司 2004 年新近研發的一種智能化
多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與數據遠傳。

　　 SWP-NSR 智能化單色 LCD 無紙記錄儀在設計上吸納了當今電腦的結構思路：硬

件上采用了大屏幕液晶圖形顯示板作為顯示屏，內帶快閃存儲器的新型微處理器，擴
充了大容量的數據存儲區；軟件上引入中文 WINDOWS 的框架思路，采用了數據壓縮
技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積為
144 × 144× 240 mm 的殼體中集成了能實現多回路參數監測，同屏 / 分屏顯示多
組數字與圖文曲線，內含大容量數據記錄存儲空間的多功能單色無紙記錄儀表。
　　 SWP-NSR 智能化單色 LCD 無紙記錄儀在人機操作與觀察界面上都對傳統的機械

式記錄儀做了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量

過程和結果，以明確的中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器
替代傳統的記錄筆與紙，克服了機械式記錄儀種種弊端與耗材費用，簡潔直觀地給人
以“智能”的感受。
　　SWP-NSR 智能化單色 LCD 無紙記錄儀可接受多達 12 路被測信號，***多多輸出
12路繼電器信號， 6 路 DC24V 饋電， 4 路模擬量輸出，根據用戶設定要求完成從信號采集、控制、記錄、追憶到傳送的全過程。
　　SWP-NSR 智能化單色 LCD 無紙記錄儀可直接與帶有 RS232 串行口的打印機連接，實現數據或曲線的打印。
　　SWP-NSR 智能化單色 LCD 無紙記錄儀的串行通訊接口可采用 SR-BUS 儀表通訊協議或 MODBUS RTU 通訊協議與上位機進行數據傳輸，實現記錄數據的集中管理。
　　SWP-NSR 智能化單色 LCD 無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。
主要特點

1.1多路輸入、輸出通道

　 輸入通道：全可切、全隔離信號***多 12 路。

　 DC24V 饋電輸出通道：***多可達 6 路

　 繼電器輸出通道：***多可達 12 路

　 模擬量輸出通道：***多可達 4 路

1.2多功能的顯示畫面：

　 采用了大屏幕液晶圖形顯示板作為顯示屏，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、百分比棒圖、
　 輸出和報警狀況、歷史記錄追憶等。

1.3便捷的操作界面：

　 快捷的中文菜單，提示用戶逐級完成參數設定。

　 明確的中文信息，標識顯示數據的工程涵義。

　 豐富的圖形畫面，提供需要顯示的參數組合。

　 輕觸式面板按鍵，方便用戶進行各種的操作。

1.4高容量的存儲空間：

　 內置大容量存儲器***多 16Mbit 存儲空間，記錄點保存記錄時刻的數值。

1.5快速的通訊速率：

　 設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換。可選擇 RS-232 或 RS-485 通訊方　 式。

1.6靈活的附加功能：

　 通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接
　 口，報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。

1.7強大的記錄追憶功能：

　 可單步追憶。

　 可自動連續（追憶速度分 20 檔可調）追憶。

　 可按時間查詢追憶。

　 可通過移動定位軸來查看歷史數據及曲線。
1.8通過 SWP-SPC2000 版工控組態軟件， NSR 系列單色 LCD 無紙記錄儀和其他儀表以 485 通訊方式可方便地組成高性能、低價位的工
　 控系統。

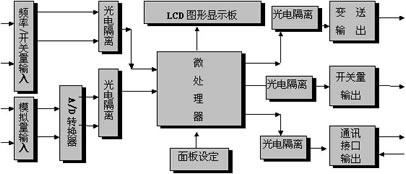

1.9儀表工作原理

　 NSR 系列智能化單色 流量積算記錄儀采用插卡組合式結構，由一塊主機板與不******型的擴展板組合成不******型的記錄儀，每臺儀表***
　 多可帶 2塊擴展板。
主要技術指標
輸入信號　　　　　　模擬量輸入：　　　　　熱電偶 　　　　　　B 、 S 、 K 、 E 、 T 、 J 、 W
　　　　　　　　　　　　　　　　　　　　　熱電阻　　　　　　 PT100 、 CU50
　　　　　　　　　　　　　　　　　　　　　電壓　　　　　　　 0 — 5V　　　　　　　1 — 5V
　　　　　　　　　　　　　　　　　　　　　　　　　　　　0 — 100mV　　　　　 0 — 20mV
　　　　　　　　　　　　　　　　　　 　 　電流　　　　　　　 0 — 10mA　　　　　　4 — 20mA
　　　　　　　　　　脈沖量輸入：　　　 　 矩形波，正弦波或三角波
　　　　　　　　　　　　　　　　　　　　　幅度 ≥ 4V　　　 頻率0 – 15KHz
輸出信號　　　　　 模擬量輸出：　　　　　電流　　　　　0 — 10mA （負載≤ 750 Ω ）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 — 20mA （負載 ≤ 500 Ω ）
　　　　　　　　　　　　　　　　　　 　 　電壓　　　　　0 — 5V （負載 ≥ 250K Ω ）
　　　　　　　　　　　　　　　　　　 　　　　　　　 1 — 5V （負載 ≥ 250K Ω ）
　　　　　　　　　　開關量輸出： 　 　 　 繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載）
　　　　　　　　　　　　　　　　 　　　　　　　　　　　 SCR 輸出 —— 400V/0.5A
　　　　　　　　　　　　　　　　 　　　　　　　　　　　 SSR 輸出 —— 5 – 24V/0.05A
　　　　　　　　　　饋電輸出：　 　　　　　　　　　　　　　DC 24V/30mA

精 度　　　　　　　　0.5%FS ± 1 字 或 0.2% FS ± 1 字

小信號切除　　　　 　0 — 25.5%FS

測量范圍　　　　　　 - 1999 — 999999 字

采樣周期 　　　　　　1 秒

記錄間隔 　　　　　　1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。

顯示方式 　　　　　　背光式大屏幕真彩液晶（ LCD ）圖形顯示板

　　　　　　　　　　　顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
　　　　　　　　　　　通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等

參數設定 　　　　　　中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。

報警功能 　　　　　　每個通道***多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警

　　　　　　　　　　　回差、繼電器觸點輸出（ 12 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自
　　　　　　　　　　　動切換功能。每個通道保存***新的 16 條報警信息。
控制方式 　　　　　　可選擇帶回差的 ON/OFF 繼電器觸點輸出 （ AC220V/3A ）。

通訊輸出　　　　　　RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 )

1200 ~ 　　　　　　 57600pbs ( TTL 電平，儀表前端 USB 接口 )

打印功能 　　　　　　可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。

保護方式 　　　　　　設定參數長久保存，記錄數據斷電保存，內置看門狗電路。

語　言　　　　　　 　簡體中文

使用環境 　　　　　　環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。 電源電壓 AC 220V + 10 - 15% 50— 60Hz

功 耗 　　　　　　　 ≤ 25W

重 量 　　　　　　　 約 2700 g

安 裝 　　　　　　　 儀表尺寸： 144 × 144 × 240 mm 開孔尺寸： 138 × 138 mm

安裝：　　　　　　　　卡條式固定架

存儲容量 　　　　　　***大 存儲空間為 16Mbit ，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表：

容量（ Mb）

記錄間隔 (S)

通道數

大約可記錄天數 (天)

4

(出廠基本配置)

1

1

5.3

2

2.6

4

1.3

8

0.66

16

0.33

240

1

1274

2

637

4

318

8

159

16

79

8

1

1

11.3

2

5.6

4

2.8

8

1.4

16

0.7

240

1

2730

2

1365

4

682

8

341

16

170

12

1

1

17.4

2

8.7

4

4.3

8

2.1

16

1.0

240

1

4187

2

2093

4

1046

8

523

16

261

16

1

1

23.5

2

11.7

4

5.8

8

2.9

16

1.4

240

1

5643

2

2821

4

1410

8

705

16

352

輸入種類及測量量程 ：

輸入種類

型號

測量量程

輸入種類

型號

測量量程

DCV

0 ～ 20mV

-9999~99999

TC

S

-50.0 ～ 1769.0 ℃

0 ～ 100mV

-9999~99999

B

-50.0 ～ 1820.0 ℃

0 ～ 5V

-9999~99999

K

-50.0 ～ 1372.0 ℃

1 ～ 5V

-9999~99999

E

-50.0 ～ 1000.0 ℃

DCI

0 ～ 10mA

-9999~99999

J

-50.0 ～ 1200.0 ℃

4 ～ 20mA

-9999~99999

T

-199.90 ～ 320.00 ℃

DI

接點輸入

接點： on/off

Wre 3-25

0.0 ～ 2300.0 ℃

DCV 輸入（ TTL ）

OFF ： 2.4V 以下
ON ： 2.4V 以上

RTD

Pt100

-200.0 ～ 850.0 ℃

Cu50

50.00 ～ 150.00 ℃

安裝與接線
3.1 注意事項
　　本儀表的使用注意事項

　　　　　　　　　　　　本儀表中塑料零部件較多，清潔時請用干燥的軟布擦拭。不可用含苯、香蕉水等有機溶劑清洗。

　　　　　　　　　　　　請不要用尖利的物品與LCD屏接觸，可能發生故障。

　　　　　　　　　　　　請不要用力對本儀表沖擊。

　　　　　　　　　　　　不使用時請斷電。

　　　　　　　　　　　　如果儀表內有異常聲音、冒煙或有異味時，請立即斷電并及時與我公司客戶服務部或當地經銷商聯系。
3.2 儀表的安裝
3.2.1 安裝環境

　　為保證本儀表能正常工作，須***將本儀表安裝在無強干擾的儀表盤上；

　　為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 2mm ；

　　并請確認環境溫： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；

　　請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方。
3.2.2 安裝尺寸
　　本儀表的安裝尺寸如下圖 3-2-1所示。（單位：mm）
　　　　　　　　　　
　　　　　　　　　　　　正視圖　　　　　　　　　　　　　　　　　　　　　　　　　　　右視圖
　　　　　　　　　　　　　　　　　　
　　　 　　　　　　儀表盤開孔尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　后視圖
圖3-2-1
3.2.3 安裝方法

　　安裝面板的厚度請使用 2mm 以上的鋼板。如圖 3-2-2 所示

1 、取下記錄儀卡條及固定螺絲；
2 、從面板前面放入本儀表；
3 、安裝好儀表的固定卡條；
4 、用螺絲固定好卡條。

　　　　　　　　　　　　　　　　　　　　　　　　圖3-2-2
3.3.1 端子說明

　　端子的排列如下圖 3-3-1-A 和圖 3-3-1-B 所示。

　　信號輸入 / 輸出端子排符號定義如下表：

輸入 /輸出端子符號

內容

L 、 N 、 G

電源端子， G 為接地端

A 、 B 、 C

模擬量輸入端子，共 12 路

P+ 、 P -

DC24V 饋電輸出端子，共 6 路，每路 30mA ，用于變送器供電

J

繼電器輸出端子，共 12 路，繼電器觸點容量為： 250VAC ， 3A ；

　　　　　　　　　　　　　　
　　　　　　圖 3-3-1-A 端子排列圖 　　　　　　　　　　　　　　　　　　圖 3-3-1-B 端子排列示意圖
3.3.2 接線說明
　電源線的連接

　　1、將L、N、G端的螺釘逆時針旋松，將塑料絕緣三芯電源線插入標有L、N、G字母的方孔中，再把螺釘旋緊。（G為接地端）

　　2 、接通電源檢驗本儀表能否正常工作，若有異常，請與當地經銷商聯系。

　　3 、正常之后，斷掉電源，連接信號線。
信號線的連接

　本儀表的模擬量信號接線如圖 3-3-2所示，變送器接線如圖3-3-3所示。

　1、將端子蓋兩側輕輕扳開，取下端子蓋；

　2、接信號線時，為了方便安裝請從下而上的連接；

　3、將輸入/輸出的信號線分別與相應的端子連接（ 連接端子時建議使用絕緣套筒 ）， 并旋緊螺釘；

　4、請務必在斷電時連接信號線；

　5、接線完成后，蓋上端子蓋。

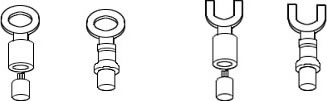

用絕緣套簡壓接線端子（4mm螺釘用）
以下以第一路輸入信號接線為例進行說明，其他各路接線類同。
　　　　　　　　　　　　
　　　　電流信號輸入 　　　　　　　　　電壓信號輸入 　　　　　　　　　　熱電阻信號輸入 　　　　　　　熱電偶信號輸入
　　　　　　　　　　　　　
　　　　　　　　　　　　　
圖 3-3-2 模擬量輸入信號接線圖
注意：第二接線排的第 9-12 路為復用端子（全可切信號與頻率輸入、變送輸出復用，但三者不能同時使用）。
　　　　　　　　　　　　　
　　　　　　　　　　　　　　頻率輸出 　　　　　　　　　　　　　　　　　　　　　　　　　變送輸出
圖 3-3-3 頻率輸入、變送輸出接線圖
　　　　 　　　　
二線制變送器接線圖 　　　　　　　　　三線制變送器接線圖 　　　　　　　　　　　 　四線制變送器接線圖
圖 3-3-4 變送器接線圖
通訊線的連接

　　１、RS-232C 通訊線的連接

　　本儀表的 RS-232C 通訊口位于儀表背面（見圖 3-3-1-A ），它不僅可以和計算機之間進行數據交換，還可以和多種串行打印機等外

設通訊（打印機型號見 P34 ）。

　　通訊線應采用屏蔽雙絞線制作，通訊線長度不可超過 15 米。連線見下圖

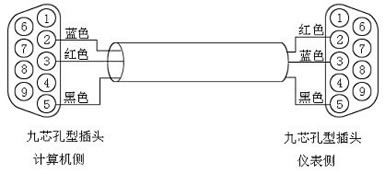

圖 3-3-4 計算機與儀表間的 RS-232C 通訊線

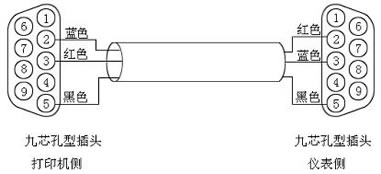

圖 3-3-5 打印機與儀表間的 RS-232C 通訊線

　　２、RS-485 通訊線的連接

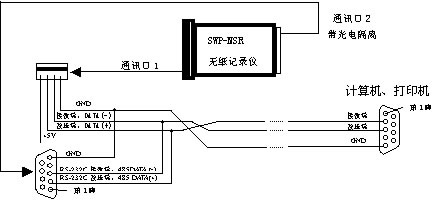

　　當與計算機進行多臺儀表的 RS-485 通訊時，需要在儀表和計算機之間增加通訊轉換器見圖 3-3-6 。

　　RS-485 通訊線應使用屏蔽雙絞線，波特率在 19200bps 以上時，通訊線不能超過 1000 米。為了減小信號反射和回波干擾，請在通
訊線兩端加裝 120 歐的終端電阻。（如圖 3-3-7 ）
　　　　　

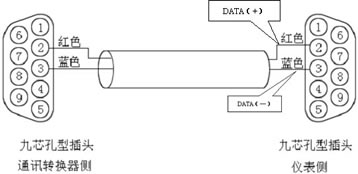

　　　　圖 3-3-6 485 通訊聯網示意圖 　　　　　　　　　　圖 3-3-7 通訊轉換器與儀表間的 485 通訊線
操作說明
4.1 上電
　　將電源線連接到儀表后側的 N 、 L 端子，現場使用時 G 端子應接地線。確認供電電源與儀表要求的電源電壓一致 ( 一般為 220V
，特殊要求例外 ) 。第一次上電時，建議不連接輸入信號。連接電源后，系統進入開機畫面，并進行初始化，按“ ESC ”鍵（或不按鍵
，等待 3 秒鐘），進入運行主畫面（如圖 4-1-1 所示）。
圖 4-1-1
4.2 按鍵操作

儀表的操作按鍵如圖 4-1-1 所示，共有 14 個功能鍵。

“”、“”鍵用于向前、向后移動光標。
“▲”、“▼”鍵用于修改參數。
“ ENT ”鍵用于確認功能項。
E S C
“ ESC ”鍵用于退出當前操作功能項或退出當前操作窗口。
D I V
 在主畫面和歷史追憶畫面中，“時標”鍵用于切換時標，共有 4 檔時標，可循 環切換，對曲線進行不同倍率的壓縮顯示。

“屏鎖”鍵用于畫面鎖定切換，當屏幕鎖定時，畫面右上角會顯示 1 個小鎖。當畫面未鎖定，若 4 分鐘內沒有按鍵操作

，畫面自動切換到主畫面（當前報警顯示 屏除外）。

在任意畫面中，按“對比度”鍵，畫面上將彈出對比度調節窗口，對比度調節分 30 檔，可按 “▲ ”鍵增加液晶屏顯示對

比度，“▼ ” 鍵減小液晶屏顯示對比度， 按“ ESC ”鍵退出對比度調節畫面。
在任意畫面中，按“ Print ”鍵，畫面上將彈出打印窗口。
S E T

在任意畫面中，按“ SET ” + “”進入儀表組態設置畫面。

按“ SET ” + “ ENT ”進入當前畫面相關參數組態設置畫面。
F 1
 “ F1 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。
F 2
 “ F2 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。
PAGE
DOWN
 在顯示畫面中，“翻頁”鍵用于向前切換顯示畫面，按“ F1 ” + “ PAGE DOWN ”鍵將向后切換顯示畫面。
4.3 特殊功能組合鍵
　　以下功能鍵和組合鍵在任何畫面中均有效。
　　“ SET ” + “” 進入儀表組態設置
　　“ F1 ” + “” 進入儀表配置及接線圖顯示畫面
　　 [ 注 ] 在不同畫面、狀態下，各按鍵功能略有所不同，具體見各畫面“按鍵說明”。
顯示畫面
　　 SWP-NSR 智能化多路流量積算無紙記錄儀共有開機畫面、接線圖畫面、 12 類顯示畫面（包括：實時單通道顯示 - 主畫面、實時報
警顯示畫面、雙通道顯示畫面、全通道顯示畫面、報警記錄顯示畫面、棒形圖顯示畫面、歷史追憶畫面、報警追憶畫面、掉電記錄查詢畫

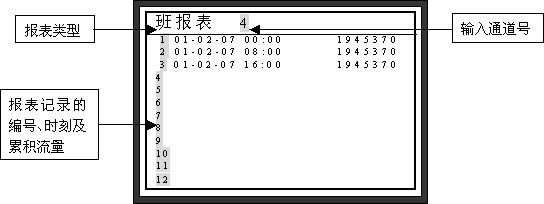

面、月報表顯示畫面、日報表顯示畫面、班報表顯示畫面）以及多個全中文的組態畫面。
5.1 實時單通道顯示畫面（主畫面）
　　系統開機后，自動進入主畫面——實時單通道顯示畫面，如圖 5-1-1 所示。在主畫面中，同時系統時間及顯示某一個通道的通道號
、出錯標記、單位、棒形圖、實時測量數據（采樣值或瞬時流量）、趨勢曲線、繼電器輸出狀態。對于流量類型的通道，還顯示采樣信號
、累積流量、在多功能小窗口中還可按“ F1 ”鍵切換顯示溫壓補償值、流量采樣信號值、當前密度值。對于飽和蒸汽和過熱蒸汽，在多
功能小窗口中還可切換顯示瞬時熱能及累積熱能值。
按鍵說明

“ 屏鎖 ” 手/自動通道切換，每次按鍵后“手/自動切換”標志鎖將顯示或隱藏，標志鎖未顯示時，顯示畫面每4秒自動切換到下一個通

道，否則系統不進行通道自動切換。

“ F1 ” 對于流量通道，進行多功能小窗口切換。每次按鍵，在下端 4 個繼電器輸出觸點顯示區將依次顯示：
① 輸出觸點狀態
② 溫、壓補償通道及補償值（ T 表示溫度補償， P 表示壓力補償，等號前的數值表示補償數值對應的來源通道號）
③ 流量輸入信號準確值及當前密度（ G ：表示輸入信號是線形信號， Δ P：表示輸入信號是差壓信號， ? ：表示輸入信號是頻率， ρ ：表示當前密度值。）
④瞬時熱量及累積熱量（ Q ：表示瞬時熱能值， Σ Q ：表示累積熱能值。該窗口只針對過熱蒸汽及飽和蒸汽有效）

“ PAGEDOWN” 切換畫面到“實時報警顯示屏”。

“ F2” 切換顯示下一通道的實時顯示畫面。

“ DIV ” 每按一次，時標變化一檔，使波形進行橫向縮 / 放，可根據需要選擇合適的時標，以***佳曲線畫面進行觀察。 時標共分四檔
，其倍率可由“系統組態”中的“時標選擇”參數確定。
( 時標為 20分鐘時曲線) —— 曲線展開 —— ( 時標為 2 . 5分鐘時曲線)

“ F1 ”+“” 切換畫面到“儀表類型顯示畫面”，“ F2 ”以便進入接線圖查看畫面。

[ 注一 ] 當前通道采樣模板異常時，屏幕上方會閃爍顯示出錯標記 ， 提示檢查。

　　　　　a)ERR: 主機板與當前通道采集板之間的通訊出錯。

　　　　　b)  -OH- ：采樣值上溢出，或是電偶型信號斷偶。

[ 注二 ] 當某通道出故障，暫時不能工作時，可在通道組態中關閉該通道的測量，系統將停止對該通道的巡檢。

[ 注三 ] 畫面 標尺比例會根據實測信號波動幅度自動縮 /放，以保證***大的顯示精度，如：
5.2 當前報警顯示

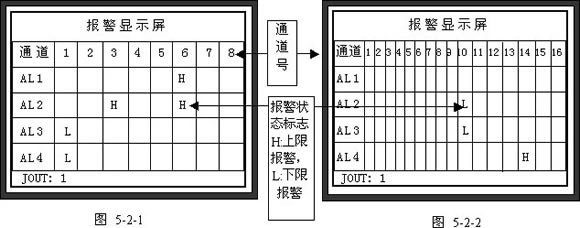

　　在顯示主畫面時，按“功能”鍵，即可切換到當前報警顯示屏畫面，如圖 5-2-1 和圖 5-2-2 所示。該畫面將所有測量通道的四個報
警狀態在一幅畫面中集中顯示，便于操作人員快速查找到當前產生報警的通道及報警類型。在各通道四個報警點所對應的表格中，顯示“
H”表示產生上限報警，顯示“ L ”表示產生下限報警 ，無內容顯示表示無報警。當報警組態中將報警屏自動切換設為“開”，一旦有
報警產生，儀表將自動切換到該畫面。下端“ JOUT ：”顯示當前動作的繼電器代號。
按鍵說明

“ PAGEDOWN” 根據畫面組態中打開的畫面順序，切換到下一畫面。

“ ENT ” 切換回主畫面
5.3 雙通道數字顯示

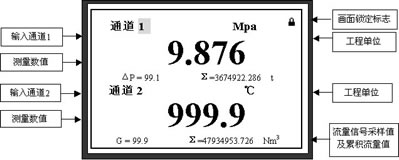

　　雙通道數字顯示畫面（圖 5-3-1 ）以較大的字體顯示兩個通道的實時測量值，便于操作人員在較遠的距離觀察、比較兩個通道的測
量值。操作人員可按要求選擇任意兩個通道進行觀察。

圖5_3_1

[ 注 ] 若總通道數為 1 ，雙通道數顯畫面不顯示。
按鍵說明
　“ ”　畫面鎖定功能切換，每次按鍵后屏幕右上角的“畫面鎖定標志”將顯示或隱藏，標志鎖未顯示時，在 4 分鐘內無按鍵操作
　　　　　　 時，顯示畫面自動切換回主畫面，否則系統將屏幕顯示鎖定為當前畫面。
　“ ”　 光標移動，每次按鍵后光標從一個通道號移動到另一個通道號，以便進行通道設置選擇。

“PAGEDOWN” 按畫面組態設置切換到下一畫面。

　“ F2 ” 　切換光標所對應的通道號。

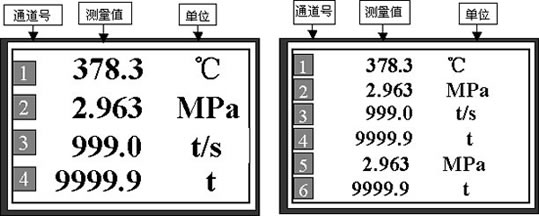

5.4 全通道實時數據顯示
　　多通道實時數據顯示畫面供用戶同時查看所有采集通道的實時測量數據（總通道數大于 2 時才顯示），如圖 5-4-1 、圖 5-4-2 所
示。系統根據當前儀表設定的總通道數，自動以相應的字體大小及布局，顯示所有通道的實時測量數據、單位，并標示相應的通道號。
　　　　　　　　　　　　　　　圖 5-4-1　　　　　　　　　　　　　　　　　　　 圖 5-4-2
按鍵說明
　“ ”　　畫面鎖定功能切換。
“ PAGEDOWN ” 按畫面組態設置切換到下一畫面。

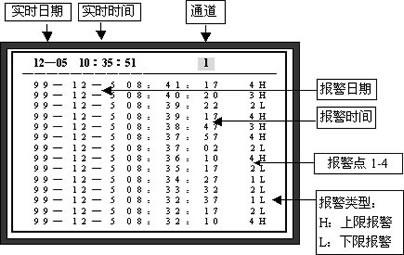

5.5 報警記錄一覽顯示
　　報警歷史記錄查詢畫面顯示某通道***新的 14 個報警信息，包括：報警日期、報警時間、報警點、報警類型。如圖 5-5-1 所示，
圖 5-5-1
　“ ”　　畫面鎖定功能切換。

“ PAGEDOWN ” 按畫面組態設置切換到下一畫面。

　“ F2 ” 　　切換到下一通道報警歷史數據查詢畫面。
5.6 棒形圖 顯示
　　棒形圖畫面可同時顯示多個通道的棒形圖（總通道數大于 1 時才顯示），便于直觀的監視多通道的實時數據。如圖 5-6-1 —— 圖
5-6-6 所示，屏幕上端顯示當前日期和時間，棒圖兩側顯示百分量標尺，棒圖下側顯示當前各通道的測量值。系統根據當前儀表設定的總
通道數，自動以相應的棒形圖大小及布局，顯示多通道的實時測量數據、單位、棒形圖，并標示相應的通道號。當通道總數大于 6 時，
系統對棒形圖畫面進行分屏顯示，每屏顯示 6 個通道，并可對每屏的 6 個通道進行組態設置。
按鍵說明
　“ ”　　　畫面鎖定功能切換。

“ PAGEDOWN　”　按畫面組態設置切換到下一畫面。

　　“ F2　” 　 當通道數大于6時，按“F2”鍵可切換到下一屏棒形圖顯示（每屏顯示6個通道）。

　　“ F1 ” 　　當通道數大于 6 時，對各屏顯示的棒形圖通道號進行組態設置。
　　　　　　　　　

　　　　　　　圖 5-6-1 ： 2 路表棒形圖 　　　　　　　　　　　　　　　　　　　　　　圖 5-6-2 ： 3 路表棒形圖

　　　　　　　　　
　　　　　　　　圖 5-6-3 ： 4 路表棒形圖　　　　　　　　　　　　　　　　　　　　　　圖 5-6-4 ： 5 路表棒形圖
　　　　　　　　　

　　　　　　　　圖 5-6-5 ： 6 路表棒形圖 　　　　　　　　　　　　　　　　　　　　圖 5-6-6 ： 6 路以上表棒形圖

當通道數大于 6 時，在屏幕右上角畫面鎖定標志左側會出現一個帶陰影顯示的數值，代表當前顯示的棒形圖屏號，總通道數為 7-12
時分兩屏顯示，總通道數大于 12 時分三屏顯示。按“ F1 鍵可進入棒形圖畫面通道組態，如圖 5-6-7 所示。
棒形圖通道組態按鍵說明

“ ” 向前移動光標。

“ ” 向后移動光標。

“▲ ” 增大光標所對應的數值。

“ ▼” 減小光標所對應的數值。

“ ENT ” 當光標位于“退出”時，按該鍵可退出組態設置，并保存設置結果
。5.7 歷史記錄追憶
　　單通道歷史數據追憶畫面用于對歷史數據進行查閱。其屏幕顯示同主畫面
相類似，如圖 5-7-1 所示，只是在多功能小窗口中顯示“追 D 憶”及功能指
示，顯示的日期時間是當前追憶點的日期時間。并且在曲線區中多了一條追憶
記錄定位軸，用于標示當前追憶記錄點所處的位置。




　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖 5-6-7 ： 6 路以上表棒形圖對應信道
圖 5-7-1
　　追憶畫面具有單步追憶、連續追憶、定時追憶三種方式，可通過按“ F1 ”鍵切換屏幕右下角的功能指示來選擇，不同的功能指示具
有不同的功能操作及鍵盤定義，分別敘述如下：
按鍵說明

“ PAGEDOWN ”　　 按畫面組態設置切換到下一畫面。

　　● 單步追憶　　 追憶曲線或追憶記錄定位軸向左或向右移動一格。

　“ ENT ” 　　　 切換記錄追憶定位軸為虛線或實線。

　“ ” 　　　　 當定位軸為虛線時，曲線左移一格；當定位軸為實線時，定位軸左移一格。

　“ ” 　　　　 當定位軸為虛線時，曲線右移一格；當定位軸為實線時，定位軸右移一格。

　“ F1 ” 　　 　 切換功能指示為“連續追憶”。

　　● 連續追憶　　 確定追憶方向后，系統自動按規定的間隔數移動追憶曲線。

　“ ENT ” 　　　　返回單步追憶。

　“ ” 　　　　 當定位軸為虛線時，曲線連續向左移一格。功能指示變為 << 01 。

　“ ” 　　　 　當定位軸為虛線時，曲線連續向右移一格。功能指示變為 >> 01 。

 　　● << 01 、 >> 01 　　連續追憶，“〈〈”表示曲線向左移動，“〉〉”表示曲線向右移動，數值表示每次移動的格數，共有01-

　　　　　　　　　　20分20檔通過按鍵“ ”、“ ”進行選擇。

　“ F1 ”　　　　　切換功能指示為“定時追憶”。
　●　定時追憶 輸入追憶時間進行歷史記錄定點查找。
　　首先，按“ ENT ”鍵，屏幕上端的時間區將出現一個光標，用“ ”、“ ”鍵可移動光
標到年、月、日、時、分、秒所對應的數值，用“▲”、“▼” 鍵可修改光標所對應的數值，設置
所要查找歷史數據點的日期、時間，然后按“ ENT ”鍵確認，此時系統將按設定的日期時間查找記
錄，查找到后曲線定位軸自動定位到該查詢點。若該點記 錄查找不到，系統將彈出一提示窗，表示
未找到輸入時刻的歷史記錄，并提示該通道當前歷史記錄區數據記錄的時間范圍，如圖 5-7-2 所示。按“ ENT ”鍵返回“單步追憶”。

圖 5-7-2
“ F1 ” 　　　切換功能指示為“單屏打印”。
●　單屏打印 當前追憶屏數據或曲線打印。
　　“ ENT ” 彈出打印選擇窗，如圖 5-7-3 所示。可設置是否打印數據或曲線（“√”為要打印
，“Χ”為不打印，按“”/“”鍵移動光標，按“▲”/“▼”鍵修改參數），選擇“確認”后
按“ENT ”鍵，則打印輸出。若選擇“取消”，則放棄打印輸出。
“ F1 ” 　　　切換功能指示為“連續打印”。

  ●連續打印 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖 5-7-3

“ ENT ” 　打印出當前追憶記錄位置開始到***后一點記錄間的數據曲線。打印過程中按任意鍵，可結束打印。

“ F1 ”　　切換功能指示為“單步追憶”

“ F2 ”　　切換到下一通道的追憶畫面。

“ DIV ” 　切換時標。
5.8 單通道報警記錄追憶
　　單通道報警記錄追憶畫面用于快速查詢歷史趨勢中的報警信息，其屏幕顯示同主畫面相類似，如圖 5-8-1 所示，只是在多功能小窗
口中顯示“ D 報警追憶”，屏幕上端出錯標記的位置顯示報警類型及第幾報警點。報警點位于曲線的***右端， 每一個通道只保留***后的
16 個報警記錄供查閱。
圖 5-8-1
按鍵說明

“ ” 　　　　向后追憶歷史數據中有報警的時段。

“ ” 　　　　向前追憶歷史數據中有報警的時段。

“ PAGEDOWN ”　按畫面組態設置切換到下一畫面。

“ F2 ” 　　　 切換到下一通道的報警記錄追憶畫面。

“ DIV ” 　　　切換曲線時標。
5.9 掉電記錄屏

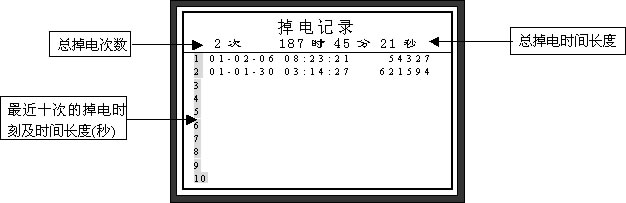

　　掉電記錄屏顯示儀表***近十次掉電的時刻、與下一次上電時的時間間隔長度、以及總掉電次數、總掉電時間長度。如圖 5-9-1 所示。
圖 5-9-1
按鍵說明

“ ” 　畫面鎖定功能切換。

“ F2 ” 　按畫面組態設置切換到下一畫面。
5.10 日、月、班報表顯示
　　月、日、班報表畫面針對流量通道設計，根據報表組態中設定的記錄時間，儀表判定時間到時自動將時間及流量通道的流量累積值記
錄下來，并在月、日、班報表中分類列表顯示，如圖 5-10-1 所示。每通道的月報表***多可記錄 24 條記錄，日報表***多可記錄 60 條記
錄，班報表***多可記錄 96 條記錄。
圖 5-10-1
按鍵說明

“ ” 　畫面鎖定功能切換。

“ ” 　 循環切換顯示后12條記錄。

“ F1 ”　　按畫面組態設置切換到下一畫面，顯示的順序為“月報表”、“日報表”、“班報表”、“主畫面”。

“ F2 ”　　切換顯示下一個流量通道的月、日、班報表畫面。
5.11 儀表類型及接線圖畫面
　　在主畫面中，同時按“ F1 ” + “ ”兩個鍵，可將畫面切換到儀表類型顯示畫面（用于判別該儀表屬于 SWP-NSR 系列儀表中
的哪一類儀表），如圖 5-11-1 所示。按“ F2 ”鍵可將畫面切換到當前儀表接線圖畫面，便于儀表維護人員了解實際的儀表接線情況。
防止多臺儀表板卡互換后誤插，而使實際情況與儀表端子接線圖不一致。如圖 5-11-2 。
　　　　　　
　　　　　　　　　　　圖 5-11-1 　　　　　　　　　　　　　　　　　　　　　　圖 5-11-2
按鍵說明

“ ENT ” 　切換回主畫面。

“ F2 ” 　 畫面在“儀表類型畫面”、“端子接線圖”之間循環切換。
組態設置
6.1 基本操作方法
　　SWP-NSR 智能化多路流量積算無紙記錄儀采用全中文漢化界面進行儀表的參數組態設置，人機交互界面十分友好，操作人員能夠在
***短的時間內學會參數組態設置的方法。

　　1）進入組態畫面

　　　 在任何畫面下，同時按“SET”+“ENT”鍵即可進入組態畫面。

　　2）移動光標

　　　 在組態畫面中，按“ ”鍵向前移動光標，按“ ”鍵則向后移動光標。

　　3）操作確認

　　　 在組態畫面中，按“ENT”鍵對功能項進行確認。

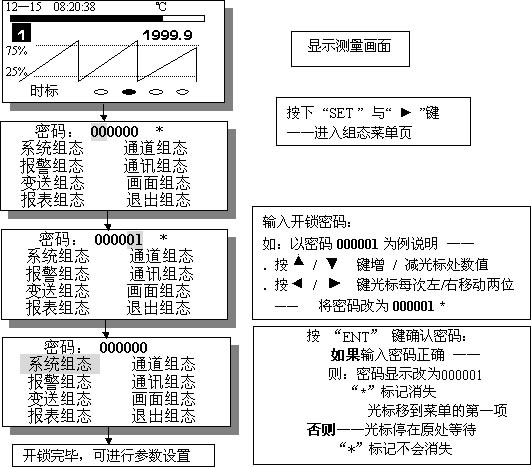

　　4) 儀表開鎖

　　5）數值修改（已開鎖）

　　　 在參數組態中，有兩種方法可修改數值，說明如下：

　　　 方法一：按 ▲/▼鍵修改數值； 按 / 選擇新的選項。

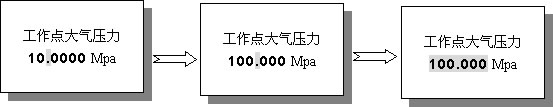

　　　 方法二：逐位設置（只對浮點數值有效）—— 以將大氣壓力從“ 50 ”改為“ 100 ”舉例說明。
將光標移到修改參數項，按“
將光標左移鍵或右移鍵至
　　　　　按減少鍵，直至參數值等于 1 。
ENT”鍵進入參數逐位設置。
要修改的參數值處如： 5

按移位鍵，將光標移動到小數
按減少鍵，移動小數點位置
　　　　　按“ENT”鍵 , 確認設定的
　　　　　　　點位置上。
，使顯示數值為 100.000 。
 　　　　　參數值，并退出參數設置。

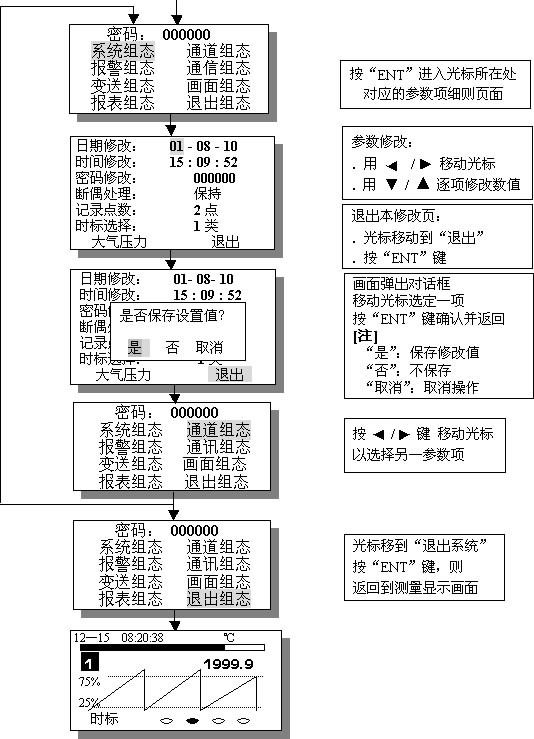

　　6) 組態設置（已開鎖）
6.2 組態菜單畫面與儀表參數
　　儀表組態菜單（如圖 6-2-1 ）共分七項，包括：系統組態、通道組態、報警組態、通訊組態、變送組態、畫面組態、報表組態，以
下分別進行說明。
　　　　　　
　　　　　　　　　　　圖 6-2-1 　　　　　　　　　　　　　　　　　　　　　　　圖 6-2-2
6.2.1 系統組態
　　系統組態畫面如 6-2-2 所示，用于日期、時間、密碼、斷偶處理、記錄點數、時標選擇、當地大氣壓力的組態。

名 稱

設 定 范 圍

說 明

出廠預置值

日期修改

年 - 月 - 日

日期設定

實時值

時間修改

時 : 分 : 秒

時間設定

實時值

密碼修改

000000— 999999

參數設定密碼（即組態開鎖密碼）

000000

斷偶處理

保 持
走向始點
走向終點
保 持：斷偶時保持現數據不變
走向始點：斷偶時顯示量程下限值
走向終點：斷偶時顯示量程上限值



走向終點

記錄點數

1 —— 16點

設置要記錄的輸入通道數

實際值

時標選擇

1 —— 4類

1類：時標以1，2，4，8倍率變化
2類：時標以1，2，8，16倍率變化
3類：時標以1，4，8，24倍率變化
4類：時標以1，4，16，48倍率變化



1類

大氣壓力

-99999 —— 999999

工作點大氣壓力

0.10133

[ 注 ] 時標類別 ﹑ 記錄間隔與曲線顯示時間之間關系：

曲線顯示的時間長度 = 記錄間隔 * 時標倍率 * 150
6.2.2 通道組態

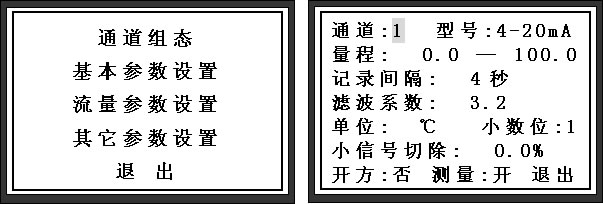

　　通道組態下分三級子菜單，如圖 6-2-3 所示，基本參數設置用于對通道采樣輸入進行組態。流量參數設置對流量通道進行組態，其
他參數設置對通道修正系數進行組態。

　　　　　　　　　　　　　　　　圖 6-2-3 　　　　　　　　　　　　　　　　　　　　　圖 6-2-4

6.2.2.1 基本參數設置(如圖6-2-4所示)

名 稱

設 定 范 圍

說 明

出 廠 預 置 值

通 道

1—— 16

選擇所設置參數對應的通道號

實際值

型 號

熱電阻，熱電偶，頻率，
Ⅱ、Ⅲ 型標準信號，運算

儀表輸入信號類型（特殊要求另請說明）

實時值

量 程

-9999 —— 99999

設置采集信號量程的上限值與下限值

0.0(L)、100.0(H)

記錄間隔

1-240 秒

設置記錄間隔時間

4秒

濾波系數

0.0 —— 9.9

用于提高信號處理的抗擾能力

3.2

單 位

見“工程單位”表

非流量通道實時顯示值的工程單位

℃

小 數 位

0——3

顯示值的小數位數 (0:無小數位)

1

小信號切除

0 —— 25.5%

用于切除測量中要拋除的小信號，設置數值對應量程的百分比。

0

開 方

是 /否

用于對需開方的輸入信號處理

否

測 量

開 /關

選擇是否屏蔽對本通道信號的監測

開

[ 注 ]：在型號組態中，若采集板通道為全可切，則熱電阻、熱電偶、 Ⅱ、Ⅲ 型標準信號均可選擇；若為頻率采集通道，則只有頻率選
項可選擇；若為非全可切固定信號輸入，則只有相應的信號類型可選擇，如輸入為熱電偶，只有 T、S、K、J、E、B、W七種類型可選；若
通道無對應的硬件采集電路，還可將型號選為“運算”做一些特殊的處理。當 型號為“運算”時，
按“時標”鍵，屏幕上將彈出一個小窗口，如右圖所示，可設置本通道的數值是由其他通道的數值
經運算(+、-、*、/)得到，利用該功能可實現一些特殊的功能（如計算兩地的水位差、計算進出口
的熱能差來得到損失的熱量值等）。設置完運算通道和運算符后，可按“時標”鍵保存退出。
6.2.2.2) 流量參數設置

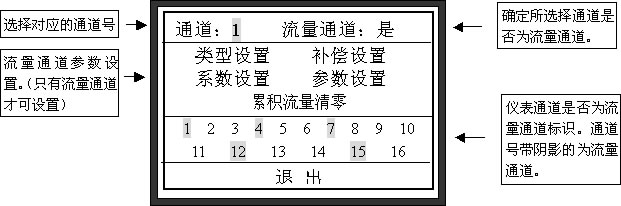

　　如圖 6-2-5 所示，在“退出”選項上的數值代表當前儀表所具有的通道數，其中帶陰影的通道為流量通道，從這可直觀地看出本儀
表的流量通道是哪幾個通道。若要設置某個通道為流量通道，首先需選擇該通道，并將“流量通道”選項設置為“是”。對于流量通道，
畫面中部的 5 個子設置選項有效，它們用于對流量通道的相關參數進行組態。
圖 6-2-5
1）流量類型設置（圖 6-2-6）
　　　　
　　　　　　　　　　　　圖 6-2-6 　　　　　　　　　　　　　　　　　　　　圖 6-2-7

名 稱

設 定 范 圍

說 明

出 廠 預 置 值

被測量介質

過熱蒸汽、飽和蒸汽、其它

選擇所測量的流量介質類型

其它

輸入信號類型

線性、差壓、頻率

流量輸入信號類型選擇

線性

測量類型

質量流量、體積流量

流量測量類型選擇

質量流量

曲線記錄值

瞬時流量、采集信號

設置歷史曲線記錄的是瞬時流量值還是采集信號值。

瞬時流量

報警值類型

瞬時流量、采集信號

設置報警設定值對應的是瞬時流量值還是采集信號值，用于區分該通道是進行采集信號超限報警，還是流量信號超限報警。

實時值

2） 流量補償設置（圖 6-2-7）

名 稱

設 定 范 圍

說 明

出 廠 預 置 值

壓力補償通道

無、 1-通道數

設置流量測量的壓力補償采樣通道，“無”為不帶壓力補償。

無

溫度補償通道

無、 1-通道數

設置流量測量的溫度補償采樣通道，“無”為不帶溫度補償。

無

標況密度

-9999 —— 99999

被測量介質在標準狀況（ 1個標準大氣壓力，20℃時）下的密度值。

1.00000

工況密度

-9999 —— 99999

被測量介質在工作狀況下的密度值

1.00000

密度補償常數

-9999 —— 99999

被測介質的密度補償常數 A1

1.00000

密度補償系數

-9999 —— 99999

被測介質的密度補償系數 A2

1.00000

[ 注1 ] 對于飽和蒸汽，需設置壓力補償通道或溫度補償通道，當兩個補償均設置時，系統進行壓力補償運算。對于過熱蒸汽，需設置壓

力補償通道和溫度補償通道。

[ 注2 ] 對于不同的流量類型設置，某些不需要設置的參數儀表將自動隱藏。

[ 注3 ] 對于壓力或溫度單獨補償的介質，其密度計算公式為：

　　　　　　　　　　　　　　　　　　　
因壓力或溫度和密度的關系在很窄范圍內 , 基本上是線性的 , 所以按他們線性關系補償 , 使用時求 A1 、 A2 值。只要取兩組壓力或
溫度和密度的對應關系 , 組成一組二元一次方程 , 就可求出 A1 、 A2 值 , 如要求補償精度較高 , 可采用查密度表格方式得出密度 (
訂貨時說明被測量流量介質或密度表 ) 。
3）流量系數設置（圖 6-2-9 ）

名 稱

設 定 范 圍

說 明

出 廠 預 置 值

分段

是、否

設置流量系數補償方式是否為非線性分段補償方式

否

K0-K8

-99999 —— 999999

流量系數 K

1.00000

自動演算

K0-K8

按確認鍵后，進行相應流量系數的自動演算

K0

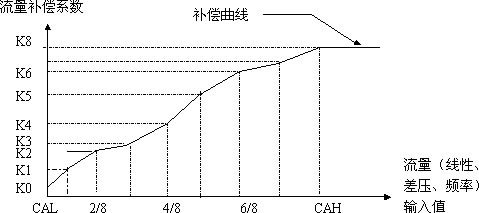

　　流量系數為線性補償時，不進行分段，此時 K0 作為固定的流量系數參與流量計算。若流量系數為非線性時，儀表可將流量補償系數
曲線以流量輸入值平均分成 8 段，實現流量輸入的非線性補償，系數 K 的補償曲線如 6-2-8 所示。流量輸入值小于量程下限 CAL 時，
由 K0作系數補償；流量輸入值大于量程上限 CAH 時，由 K8 作系數補償。
圖 6-2-8
　　流量系數 K 可由操作人員計算后填入，也可由儀表自動演算得到。進行自動演算時，先將光標移動到“自動演算”選項，選擇需進
行自動演算的系數（ K0-K8 ），然后按“時標”鍵，此時畫面將切換到自動演算計算畫面，如圖 6-2-10 所示。輸入對應曲線范圍內某
點的采集輸入值、工作溫度、工作壓力、瞬時流量值，系統將計算出相應的流量系數值，將光標移到“寫入”選項，按“時標”鍵后，計
算所得的數值就寫入相應的流量系數，畫面切換回“流量系數設置”畫面。
　　　　
　　　　　　　　　　　　圖 6-2-9　　　　　　　　　　　　　　　　　　　　　 圖 6-2-10
自動演算設置：

名 稱

設 定 范 圍

說 明

出廠預置值

采集值

-99999 —— 999999

流量通道信號采樣值

采集信號量程上限

工作溫度

-99999 —— 999999

補償溫度設置

310.00℃

工作壓力

-99999 —— 999999

補償壓力設置

1.0000Mpa

瞬時流量

-99999 —— 999999

以上參數對應的實際瞬時流量值

瞬時流量上限

流量系數 K0-K8

-99999 —— 999999

流量系數自動演算值（不可設置）

寫入

按確認鍵后，將流量系數的自動演算結果寫入相應流量系數設定值。

4)流量參數設置（圖 6-2-11）

名 稱

設 定 范 圍

說 明

出廠預置值

流量記錄范圍

-99999 —— 999999

設置曲線記錄的瞬時流量記錄范圍

0 ~ 1000.00

流量單位

T,Kg,g,Nm 3 ,m 3 ,cm 3 ,L,KW,KJ,MJ

流量單位

實時值

累積流量顯示小數位

0——3

設置累積流量顯示的小數位數

實時值

瞬時流量顯示時間單位

秒，分，時， 0.1時，0.01時，0.001時

設置瞬時流量顯示時間單位

實時值

[ 注 ] 對于過熱蒸汽和飽和蒸汽，有兩個流量單位，前一個用于流量單位顯示，后一個用于熱能單位顯示。
　　　　
　　　　　　　　　　　圖 6-2-11　　　　　　　　　　　　　　　　　　　　　 圖 6-2-12
5）2.2.5) 累積流量清零（圖6-2-12）
　 確定是否將累積流量清零（包括累積流量和累積熱量）。

6.2.2.3) 通道其它參數設置

　　該組態畫面用于設置采集值的修正系數，包括采集修正零點值、比例值，頻率乘數因子 P 、除數因子 K ( 只對頻率采集通道有效，

可使頻率換算為對應時、分、秒等不同的時間單位 ) ，如圖 6-2-13 所示，相應的修正算法為：

　　輸入顯示值 = 采集輸入數值 * 顯示比例值 + 顯示零點值 ( 非頻率通道 )

　　輸入顯示值 = ( 采集輸入數值 *P/K)* 顯示比例值 + 顯示零點值 ( 頻率通道 )

名 稱

設 定 范 圍

說 明

出廠預置值

通道

0-16

選擇所設置參數對應的通道號

實際值

采集修正零點值

-99 999 — 999999

該通道顯示零點的偏差值

0.00000

采集修正比例值

-99 999 — 999999

該通道顯示比例的偏差值

1.00000

頻率乘數因子

-99 999 — 999999

該通道頻率乘數因子 P(頻率通道有效)

1.00000

頻率除數因子

-99 999 — 999999

該通道頻率除數因子 K(頻率通道有效)

1.00000

6-2-13
6.2.3 報警組態
　　報警組態畫面對各通道的報警參數進行組態，包括報警類型、報警值、觸點設置，回差值、音響設置，及其它一些特殊設置。如圖
6-2-14 、圖 6-2-15 所示，每個通道具有相互獨立的參數，每個通道共有 4 個報警點可供組態，并且其報警類型也可組態，可實現 4
個上限報警或 4 個下限報警，方便不同的現場應用設置。其他特殊設置對于所有通道有效，只需在一個通道中設置一次即可。各參數的
說明列表如下：
1）報警設置
名 稱

設 定 范 圍

說 明

出廠預置值

通 道

1 —— 16

報警值對應的輸入通道（標記位于畫面左上角）

實際值

量 程

0.0000——1000.0

顯示量程（由“通道組態”中“量程”設定）

實時值

報警類型

H、L

H：是限報警 L：下限報警

實時值

設定值

-9999 —— 99999

設置報警類型中每一項的報警值

出廠調試值

回 差 值

-9999 —— 99999

設置報警類型中每一項的報警回差值

出廠調試值

觸 點

ON、OFF

設置報警類型中每一項的輸出繼電器工作狀態
注：繼電器觸點皆為常開觸點
OFF - 表示該報警狀態記錄但繼電器不輸出



OFF

聲 音

ON、OFF

ON為打開報警音響。當對應的報警產生時，記錄儀的蜂鳴器就會發出報警音，按任意鍵消音。

OFF

其 它

按回車進行其它報警設置

　　
　　　　　　　　　　　　　圖 6-2-14　　　　　　　　　　　　　　　　　　 圖6-2-15
2） 其它報警項設置
名 稱

設 定 范 圍

說 明

出廠預置值

報警屏自動切換

開、關

報警產生時，是否打開自動切換到報警顯示屏的功能。

關

外接報警音響觸點

無、 1 、 2 、 3 、 4

當現場噪音較大，需產生較大音量的報警音時，可通過設置該項，將記錄儀所帶的 4個輸出繼電器中的1點作為外接報警音響的控制輸出觸點，當報警產生時，所設置的繼電器動作，按任意鍵可取消繼電器輸出。

無

報警輸出延時時間

0~7 秒

當滿足報警的條件產生時，報警狀態需持續所設定延時時間才確認為有效，進行記錄及報警處理。可防止干擾信號產生誤報警。

0秒

6.2.4 通訊組態
　　“通訊組態”畫面用于對通訊參數進行組態，如圖 6-2-16 所示。包括與上位機通訊的相關參數：儀表站地址、通訊方式、通訊波特
率、通訊協議，以及與打印機接口的相關參數：通訊波特率（與上位機通訊共用一個設置，通訊方式固定為 RS-232 ，定貨時需說明帶打
印接口）、打印間隔、打印機類型。相應參數說明列表如下：

名 稱

設 定 范 圍

說 明

出廠預置值

記錄儀地址

001 —— 200

本儀表通訊地址號

001

通訊方式

RS—232C或RS—485

選擇通訊方式

RS—232C

通訊波特率
(bps)

1200、2400、4800、9600、19200、38400、57600

選擇數據傳輸的速率

9600

通訊協議

SR-BUS或MODBUS

選擇 SR-BUS儀表協議或MODBUS_RTU協議

SR-BUS

打印間隔

0-240分鐘

設置定時打印輸出的時間間隔（ 0：不打印）

0

打印機類型

SP-M16、SP-T16、SP-M24、SP-T24、SP-M40、SP-T40、LQ-300K

設置所選用的打印機類型

實際值

[注]若通訊口與儀表在電氣上采用光電隔離（出廠基本配置），其可靠通訊的***大波特率為 19200bps。儀表側面上的通訊口為不帶光電

隔離的TTL電平信號，其***大通訊波特率為57600bps。

[注]對于不同廠家的微型打印機，只要其命令兼容 ESC 控制碼命令集，即可選擇相對應的兼容打印機。其中： M 表示面板式打印機， T
表示臺式打印機， 16 、 24 、 40 分別表示打印寬度為 16 字符 / 行、 24 字符 / 行、 40 字符 / 行的打印機機型。
　　　　
　　　　　　　　　　　　圖6-2-1　　　　　　　　　　　　　　　　　　　　　6圖6-2-17
6.2.5 變送組態
　　“變送組態” 畫面用于變送通道參數的組態，如圖 6-2-17 所示。通過組態，可將一個通道的采樣計算值或瞬時流量值 ( 對應流量
通道 ) 通過電流或電壓變送輸出，儀表無變送輸出板時，不能進入該畫面。相關參數說明如下：

名 稱

設 定 范 圍

說 明

出廠預置值

變送通道

1 —— 8

選擇需設置的變送通道號

1

對應輸入通道

無， 1 —— 16

設置變送輸出對應的輸入通道，“無”為不輸出

無

輸出范圍

0 — 20 （ mA ） 或
0 — 5 （ V ）

設置變送輸出的范圍值（在設定范圍內可任意設定，如 2-3V或0-10mA）

4~20 mA

對應值

-9999 —— 99999

變送輸出范圍對應的通道值范圍（流量通道為瞬時流量值，其他為通道采集值）

采集量程值

修正零點值

全量程

變送輸出值修正零點

0.0000

修正比例值

全量程

變送輸出值修正比例

1.0000

輸出方式

電壓 /電流

設置變送輸出信號類型

電流

[ 注 ] 實際輸出信號 = 變送輸出值 * 修正比例值 + 修正零點值
6.2.6 畫面組態

　　畫面組態可設置儀表監測運行時，可循環切換顯示的畫面，可對不需要的畫面進行顯示屏蔽。如圖 6-2-18所示。其中，“ √ ”表

示該畫面可顯示，“ × ”表示該畫面不顯示。

[ 注 ] 在“掉電屏”、“月報表”、“日報表”、“班報表”項后按回車鍵，彈出確認窗口，可選擇是否清空相應的記錄，用于清除已
有的記錄。
　　　　
　　　　　　　　　　　　圖6-2-18　　　　　　　　　　　　　　　　　　　　　圖6-2-19
6.2.7 報表組態
　　報表組態可設置流量通道自動記錄各通道累積流量的時間，如圖 6-2-19 所示，月報表時間為每月保存一次，日報表為每天保存一次
、班報表***多每天保留 3 班的記錄。當無設置數值時，表示該記錄項無效。

名 稱

設 定 范 圍

說 明

出廠預置值

月報表

kb****、（ 1—31）日（0—23）時（0—59）分

設置月報表記錄存儲的時間

無

日報表

kb****、（ 0—23）時（0—59）分

設置日報表記錄存儲的時間

無

班報表 1

kb****、（ 0—23）時（0—59）分

設置班報表 1記錄存儲的時間

無

班報表 2

kb****、（ 0—23）時（0—59）分

設置班報表 2記錄存儲的時間

無

班報表 3

kb****、（ 0—23）時（0—59）分

設置班報表 3記錄存儲的時間

無

[ 注 1] 若只要每天記錄一個時刻的數據，除用日報表記錄外，還可用一個班報表記錄，其他 2 個班報表不記錄來實現，這樣可將記錄
時間長度由 60 天擴展到 96 天（月報表***多可記錄 24 條記錄，日報表***多可記錄 60 條記錄，三個班報表共用記錄區，***多可記錄
96 條記錄）。通過日報表和班報表組合，還可實現一天記錄四個時刻點。
通 訊
　　SWP-NSR 系列智能化單色 LCD 無紙記錄儀可采用 RS-232C 方式或 RS-485 方式與上位計算機進行通訊，具體選用哪種類型由用戶視
具體情況決定。同時開發了相配套的 SWP-NSR 系列智能化無紙記錄儀上位機管理軟件，便于用戶對無紙記錄儀進行遠程監控、組態、存
儲數據上傳、數據管理、報表制作及打印。
7.1 通訊連接方法
7.2 SR-BUS 通訊協議

1、 數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

2、 儀表數據格式：

  　單字節定點數 = 字節高 4 位 ASCII 碼 + 字節低 4 位 ASCII 碼

  　三字節定點數 = 低字節高 4 位 ASCII 碼 + 低字節低 4 位 ASCII 碼

　　　　　　　　　+ 高字節高 4 位 ASCII 碼 + 高字節低 4 位 ASCII 碼

　　　　　　　　　+ 小數點高 4 位 ASCII 碼 + 小數點低 4 位 ASCII 碼

　  四字節浮點數 = 第一位高 4 位 ASCII 碼 + 第一位低 4 位 ASCII 碼

　　　　　　　　　+ 第二位高 4 位 ASCII 碼 + 第二位低 4 位 ASCII 碼

　　　　　　　　　+ 第三位高 4 位 ASCII 碼 + 第三位低 4 位 ASCII 碼

　　　　　　　　　+ 第四位高 4 位 ASCII 碼 + 第四位低 4 位 ASCII 碼

注：“浮點數”類型為 4 個字節，使用的格式為 IEEE-754 標準（ 32 位），具有 24 位精度，尾數的高位始終為“ 1 ”，因而不保存
，位的分布如下：

  　　　　　　1 位符號

  　　　　　　8 位指數位

  　　　　　　23 位尾數

符號位是***高位，尾數為***低的位，內存中按字節存貯如下：

　　　　　　　　　　　　　　　　　　　　　　　　　　　地址 +0 +1 +2 +3

　　　　　　　　　　　　　　　　　　　　　　　　　　　內容： MMMM MMMM MMMM MMMM E MMM MMMM S EEE EEEE

　　　　　　　　　　　　　　　　　　　　　　　　　　　其中： S ：符號位， 1= 負， 0= 正

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 E ：：指數（在兩個字節中），偏移為 127

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 M ： 23 位尾數，***高位“ 1 ”

　　　　　　　　　　　　　　　　　　　　　　　　　　　例如： 12.5 的十六進制為 0X00004841
3、儀表通訊幀格式

＠

DE

幀類型

幀數據

CRC

CR

說明：＠ ── 通訊命令起始符

　　　DE ── 儀表設備號（雙字節）

　　　幀類型 ── 操作命令（雙字節）

　　　幀數據 ── 各種操作命令所對應的命令及數據（長度視不同命令而不同）

　　　CRC ── 校驗字節（除＠外CRC字節之前其它幾個字節的異或值，即DE（ASII）與幀類型 ASCII 和幀數據 ASCII 的異或值） CRC

　　　　　　　 =DE　ASCII ? 幀類型 ASCII ? 幀數據 ASCII

　　　CR ── 結束符

4、讀動態參數

命令格式： 　　　　　　　　　　　　　　　　　　　　　　　　應答：

1

2-3

4-5

6-7

8

＠

DE

RD

CRC

CR

1

2-3

4-5

6-65

66-67

68

＠

DE

RD

幀數據

CRC

CR

幀數據詳見表

編號

參數名稱

地址

數據格式

編號

參數名稱

地址

數據格式

1

EEPROM被修改標志

0000

單字節定點數

2

預留

0001

單字節定點數

3

第一報警狀態

0002

單字節定點數

4

第二報警狀態

0003

單字節定點數

5

第三報警狀態

0004

單字節定點數

6

第四報警狀態

0005

單字節定點數

7

通道 1測量值

0006

四字節浮點數

8

通道 2測量值

000A

四字節浮點數

9

通道 3測量值

000E

四字節浮點數

10

通道 4測量值

0012

四字節浮點數

11

通道 5測量值

0016

四字節定點數

12

通道 6測量值

001A

四字節浮點數

13

通道 7測量值

001E

四字節浮點數

14

通道 8測量值

0022

四字節浮點數

15

通道 9測量值

0026

四字節浮點數

16

通道 10測量值

002A

四字節浮點數

17

通道 11測量值

002E

四字節浮點數

18

通道 12測量值

0032

四字節浮點數

19

通道 13測量值

0036

四字節浮點數

20

通道 14測量值

003A

四字節定點數

21

通道 15測量值

003E

四字節浮點數

22

通道 16測量值

0042

四字節浮點數

23

通道 1瞬時流量值

0046

四字節浮點數

24

通道 2瞬時流量值

004A

四字節浮點數

25

通道 3瞬時流量值

004E

四字節浮點數

26

通道 4瞬時流量值

0052

四字節浮點數

27

通道 5瞬時流量值

0056

四字節浮點數

28

通道 6瞬時流量值

005A

四字節浮點數

29

通道 7瞬時流量值

005E

四字節定點數

30

通道 8瞬時流量值

0062

四字節浮點數

31

通道 9瞬時流量值

0066

四字節浮點數

32

通道 10瞬時流量值

006A

四字節浮點數

33

通道 11瞬時流量值

006E

四字節浮點數

34

通道 12瞬時流量值

0072

四字節浮點數

35

通道 13瞬時流量值

0076

四字節浮點數

36

通道 14瞬時流量值

007A

四字節浮點數

37

通道 15瞬時流量值

007E

四字節浮點數

38

通道 16瞬時流量值

0082

四字節定點數

39

通道 1累積流量高位

0086

四字節浮點數

40

通道 2累積流量高位

008A

四字節浮點數

41

通道 3累積流量高位

008E

四字節浮點數

42

通道 4累積流量高位

0092

四字節浮點數

43

通道 5累積流量高位

0096

四字節浮點數

44

通道 6累積流量高位

009A

四字節浮點數

45

通道 7累積流量高位

009E

四字節浮點數

46

通道 8累積流量高位

00A2

四字節浮點數

47

通道 9累積流量高位

00A6

四字節浮點數

48

通道 10累積流量高位

00AA

四字節定點數

49

通道 11累積流量高位

00AE

四字節浮點數

50

通道 12累積流量高位

00B2

四字節浮點數

51

通道 13累積流量高位

00B6

四字節浮點數

52

通道 14累積流量高位

00BA

四字節浮點數

53

通道 15累積流量高位

00BE

四字節浮點數

54

通道 16累積流量高位

00C2

四字節浮點數

55

通道 1累積流量低位

00C6

四字節浮點數

56

通道 2累積流量低位

00CA

四字節浮點數

57

通道 3累積流量低位

00CE

四字節浮點數

58

通道 4累積流量低位

00D2

四字節浮點數

59

通道 5累積流量低位

00D6

四字節浮點數

60

通道 6累積流量低位

00DA

四字節浮點數

61

通道 7累積流量低位

00DE

四字節浮點數

62

通道 8累積流量低位

00E2

四字節浮點數

63

通道 9累積流量低位

00E6

四字節浮點數

64

通道 10累積流量低位

00EA

四字節浮點數

65

通道 11累積流量低位

00EE

四字節浮點數

66

通道 12累積流量低位

00F2

四字節浮點數

67

通道 13累積流量低位

00F6

四字節浮點數

68

通道 14累積流量低位

00FA

四字節浮點數

69

通道 15累積流量低位

00FE

四字節浮點數

70

通道 16累積流量低位

0102

四字節浮點數

71

通道 1瞬時熱量值

0106

四字節浮點數

72

通道 2瞬時熱量值

010A

四字節浮點數

73

通道 3瞬時熱量值

010E

四字節浮點數

74

通道 4瞬時熱量值

0112

四字節浮點數

75

通道 5瞬時熱量值

0116

四字節浮點數

76

通道 6瞬時熱量值

011A

四字節浮點數

77

通道 7瞬時熱量值

011E

四字節定點數

78

通道 8瞬時熱量值

0122

四字節浮點數

79

通道 9瞬時熱量值

0126

四字節浮點數

80

通道 10瞬時熱量值

012A

四字節浮點數

81

通道 11瞬時熱量值

012E

四字節浮點數

82

通道 12瞬時熱量值

0132

四字節浮點數

83

通道 13瞬時熱量值

0136

四字節浮點數

84

通道 14瞬時熱量值

013A

四字節浮點數

85

通道 15瞬時熱量值

013E

四字節浮點數

86

通道 16瞬時熱量值

0142

四字節定點數

87

通道 1累積熱量高位

0146

四字節浮點數

88

通道 2累積熱量高位

014A

四字節浮點數

89

通道 3累積熱量高位

014E

四字節浮點數

90

通道 4累積熱量高位

0152

四字節浮點數

91

通道 5累積熱量高位

0156

四字節浮點數

92

通道 6累積熱量高位

015A

四字節浮點數

93

通道 7累積熱量高位

015E

四字節浮點數

94

通道 8累積熱量高位

0162

四字節浮點數

95

通道 9累積熱量高位

0166

四字節浮點數

96

通道 10累積熱量高位

016A

四字節定點數

97

通道 11累積熱量高位

016E

四字節浮點數

98

通道 12累積熱量高位

0172

四字節浮點數

99

通道 13累積熱量高位

0176

四字節浮點數

100

通道 14累積熱量高位

017A

四字節浮點數

101

通道 15累積熱量高位

017E

四字節浮點數

102

通道 16累積熱量高位

0182

四字節浮點數

103

通道 1累積熱量低位

0186

四字節浮點數

104

通道 2累積熱量低位

018A

四字節浮點數

105

通道 3累積熱量低位

018E

四字節浮點數

106

通道 4累積熱量低位

0192

四字節浮點數

107

通道 5累積熱量低位

0196

四字節浮點數

108

通道 6累積熱量低位

019A

四字節浮點數

109

通道 7累積熱量低位

019E

四字節浮點數

110

通道 8累積熱量低位

01A2

四字節浮點數

111

通道 9累積熱量低位

01A6

四字節浮點數

112

通道 10累積熱量低位

01AA

四字節浮點數

113

通道 11累積熱量低位

01AE

四字節浮點數

114

通道 12累積熱量低位

01B2

四字節浮點數

115

通道 13累積熱量低位

01B6

四字節浮點數

116

通道 14累積熱量低位

01BA

四字節浮點數

117

通道 15累積熱量低位

01BE

四字節浮點數

118

通道 16累積熱量低位

01C2

四字節浮點數

7.3 MODBUS_RTU 通訊協議

1、數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

2、儀表數據格式： 2 字節寄存器值 = 寄存器數高 8 位 二進制值 + 寄存器數低 8 位二進制數

3、儀表通訊幀格式：

讀寄存器命令格式：

1

2

3

4

5

6

7 – 8

DE

3

起始寄存器高位

起始寄存器低位

寄存器數高位

寄存器數低位

CRC

應答：

1

2

3

4-5

6-7

…

M*2+2 – M*2+3

M*2+4 – M*2+5

DE

3

字節計數 M*2

寄存器數據 1

寄存器數據 2

…

寄存器數據 M

CRC

DE ： 設備地址 （ 1-200 ） 單字節

CRC ： 校驗字節， 采用 CRC-16循環冗余錯誤校驗，詳細說明見“MODBUS協議資料”。

寄存器定義表：

寄存器地址

內容說明

寄存器地址

內容說明

0000

通道數 (字節)＋芯片數(字節)

0001

當前時鐘——年 (字節)+月(字節)

0002

當前時鐘——日 (字節)+時(字節)

0003

當前時鐘——分 (字節)+秒(字節)

001A

通道 1當前采樣值（高16位）

001B

通道 1當前采樣值（低16位)

001C

通道 1當前瞬時流量值（高16位）

001D

通道 1當前瞬時流量值（低16位)

001E

通道 1累積流量高位值（高16位）

001F

通道 1累積流量高位值（低16位）

0020

通道 1累積流量低位值（高16位）

0021

通道 1累積流量低位值（低16位）

0022

通道 1當前瞬時熱能值（高16位）

0023

通道 1當前瞬時熱能值（低16位）

0024

通道 1累積熱能高位值（高16位）

0025

通道 1累積熱能高位值（低16位）

0026

通道 1累積熱能低位值（高16位）

0027

通道 1累積熱能低位值（低16位）

003A

通道 2當前采樣值（高16位）

003B

通道 2當前采樣值（低16位)

003C

通道 2當前瞬時流量值（高16位）

003D

通道 2當前瞬時流量值（低16位)

003E

通道 2累積流量高位值（高16位）

003F

通道 2累積流量高位值（低16位）

0040

通道 2累積流量低位值（高16位）

0041

通道 2累積流量低位值（低16位）

0042

通道 2當前瞬時熱能值（高16位）

0043

通道 2當前瞬時熱能值（低16位）

0044

通道 2累積熱能高位值（高16位）

0045

通道 2累積熱能高位值（低16位）

0046

通道 2累積熱能低位值（高16位）

0047

通道 2累積熱能低位值（低16位）

005A

通道 3當前采樣值（高16位）

005B

通道 3當前采樣值（低16位)

005C

通道 3當前瞬時流量值（高16位）

005D

通道 3當前瞬時流量值（低16位)

005E

通道 3累積流量高位值（高16位）

005F

通道 3累積流量高位值（低16位）

0060

通道 3累積流量低位值（高16位）

0061

通道 3累積流量低位值（低16位）

0062

通道 3當前瞬時熱能值（高16位）

0063

通道 3當前瞬時熱能值（低16位）

0064

通道 3累積熱能高位值（高16位）

0065

通道 3累積熱能高位值（低16位）

0066

通道 3累積熱能低位值（高16位）

0067

通道 3累積熱能低位值（低16位）

007A

通道 4當前采樣值（高16位）

007B

通道 4當前采樣值（低16位)

007C

通道 4當前瞬時流量值（高16位）

007D

通道 4當前瞬時流量值（低16位)

007E

通道 4累積流量高位值（高16位）

007F

通道 4累積流量高位值（低16位）

0080

通道 4累積流量低位值（高16位）

0081

通道 4累積流量低位值（低16位）

0082

通道 4當前瞬時熱能值（高16位）

0083

通道 4當前瞬時熱能值（低16位）

0084

通道 4累積熱能高位值（高16位）

0085

通道 4累積熱能高位值（低16位）

0086

通道 4累積熱能低位值（高16位）

0087

通道 4累積熱能低位值（低16位）

009A

通道 5當前采樣值（高16位）

009B

通道 5當前采樣值（低16位)

009C

通道 5當前瞬時流量值（高16位）

009D

通道 5當前瞬時流量值（低16位)

009E

通道 5累積流量高位值（高16位）

009F

通道 5累積流量高位值（低16位）

00A0

通道 5累積流量低位值（高16位）

00A1

通道 5累積流量低位值（低16位）

00A2

通道 5當前瞬時熱能值（高16位）

00A3

通道 5當前瞬時熱能值（低16位）

00A4

通道 5累積熱能高位值（高16位）

00A5

通道 5累積熱能高位值（低16位）

00A6

通道 5累積熱能低位值（高16位）

00A7

通道 5累積熱能低位值（低16位）

00BA

通道 6當前采樣值（高16位）

00BB

通道 6當前采樣值（低16位)

00BC

通道 6當前瞬時流量值（高16位）

00BD

通道 6當前瞬時流量值（低16位)

00BE

通道 6累積流量高位值（高16位）

00BF

通道 6累積流量高位值（低16位）

00C0

通道 6累積流量低位值（高16位）

00C1

通道 6累積流量低位值（低16位）

00C2

通道 6當前瞬時熱能值（高16位）

00C3

通道 6當前瞬時熱能值（低16位）

00C4

通道 6累積熱能高位值（高16位）

00C5

通道 6累積熱能高位值（低16位）

00C6

通道 6累積熱能低位值（高16位）

00C7

通道 6累積熱能低位值（低16位）

00DA

通道 7當前采樣值（高16位）

00DB

通道 7當前采樣值（低16位)

00DC

通道 7當前瞬時流量值（高16位）

00DD

通道 7當前瞬時流量值（低16位)

00DE

通道 7累積流量高位值（高16位）

00DF

通道 7累積流量高位值（低16位）

00E0

通道 7累積流量低位值（高16位）

00E1

通道 7累積流量低位值（低16位）

00E2

通道 7當前瞬時熱能值（高16位）

00E3

通道 7當前瞬時熱能值（低16位）

00E4

通道 7累積熱能高位值（高16位）

00E5

通道 7累積熱能高位值（低16位）

00E6

通道 7累積熱能低位值（高16位）

00E7

通道 7累積熱能低位值（低16位）

00FA

通道 8當前采樣值（高16位）

00FB

通道 8當前采樣值（低16位)

00FC

通道 8當前瞬時流量值（高16位）

00FD

通道 8當前瞬時流量值（低16位)

00FE

通道 8累積流量高位值（高16位）

00FF

通道 8累積流量高位值（低16位）

0100

通道 8累積流量低位值（高16位）

0101

通道 8累積流量低位值（低16位）

0102

通道 8當前瞬時熱能值（高16位）

0103

通道 8當前瞬時熱能值（低16位）

0104

通道 8累積熱能高位值（高16位）

0105

通道 8累積熱能高位值（低16位）

0106

通道 8累積熱能低位值（高16位）

0107

通道 8累積熱能低位值（低16位）

011A

通道 9當前采樣值（高16位）

011B

通道 9當前采樣值（低16位)

011C

通道 9當前瞬時流量值（高16位）

011D

通道 9當前瞬時流量值（低16位)

011E

通道 9累積流量高位值（高16位）

011F

通道 9累積流量高位值（低16位）

0120

通道 9累積流量低位值（高16位）

0121

通道 9累積流量低位值（低16位）

0122

通道 9當前瞬時熱能值（高16位）

0123

通道 9當前瞬時熱能值（低16位）

0124

通道 9累積熱能高位值（高16位）

0125

通道 9累積熱能高位值（低16位）

0126

通道 9累積熱能低位值（高16位）

0127

通道 9累積熱能低位值（低16位）

013A

通道 10當前采樣值（高16位）

013B

通道 10當前采樣值（低16位)

013C

通道 10當前瞬時流量值（高16位）

013D

通道 10當前瞬時流量值（低16位)

013E

通道 10累積流量高位值（高16位）

013F

通道 10累積流量高位值（低16位）

0140

通道 10累積流量低位值（高16位）

0141

通道 10累積流量低位值（低16位）

0142

通道 10當前瞬時熱能值（高16位）

0143

通道 10當前瞬時熱能值（低16位）

0144

通道 10累積熱能高位值（高16位）

0145

通道 10累積熱能高位值（低16位）

0146

通道 10累積熱能低位值（高16位）

0147

通道 10累積熱能低位值（低16位）

015A

通道 11當前采樣值（高16位）

015B

通道 11當前采樣值（低16位)

015C

通道 11當前瞬時流量值（高16位）

015D

通道 11當前瞬時流量值（低16位)

015E

通道 11累積流量高位值（高16位）

015F

通道 11累積流量高位值（低16位）

0160

通道 11累積流量低位值（高16位）

0161

通道 11累積流量低位值（低16位）

0162

通道 11當前瞬時熱能值（高16位）

0163

通道 11當前瞬時熱能值（低16位）

0164

通道 11累積熱能高位值（高16位）

0165

通道 11累積熱能高位值（低16位）

0166

通道 11累積熱能低位值（高16位）

0167

通道 11累積熱能低位值（低16位）

017A

通道 12當前采樣值（高16位）

017B

通道 12當前采樣值（低16位)

017C

通道 12當前瞬時流量值（高16位）

017D

通道 12當前瞬時流量值（低16位)

017E

通道 12累積流量高位值（高16位）

017F

通道 12累積流量高位值（低16位）

0180

通道 12累積流量低位值（高16位）

0181

通道 12累積流量低位值（低16位）

0182

通道 12當前瞬時熱能值（高16位）

0183

通道 12當前瞬時熱能值（低16位）

0184

通道 12累積熱能高位值（高16位）

0185

通道 12累積熱能高位值（低16位）

0186

通道 12累積熱能低位值（高16位）

0187

通道 12累積熱能低位值（低16位）

019A

通道 13當前采樣值（高16位）

019B

通道 13當前采樣值（低16位)

019C

通道 13當前瞬時流量值（高16位）

019D

通道 13當前瞬時流量值（低16位)

019E

通道 13累積流量高位值（高16位）

019F

通道 13累積流量高位值（低16位）

01A0

通道 13累積流量低位值（高16位）

01A1

通道 13累積流量低位值（低16位）

01A2

通道 13當前瞬時熱能值（高16位）

01A3

通道 13當前瞬時熱能值（低16位）

01A4

通道 13累積熱能高位值（高16位）

01A5

通道 13累積熱能高位值（低16位）

01A6

通道 13累積熱能低位值（高16位）

01A7

通道 13累積熱能低位值（低16位）

01BA

通道 14當前采樣值（高16位）

01BB

通道 14當前采樣值（低16位)

01BC

通道 14當前瞬時流量值（高16位）

01BD

通道 14當前瞬時流量值（低16位)

01BE

通道 14累積流量高位值（高16位）

01BF

通道 14累積流量高位值（低16位）

01C0

通道 14累積流量低位值（高16位）

01C1

通道 14累積流量低位值（低16位）

01C2

通道 14當前瞬時熱能值（高16位）

01C3

通道 14當前瞬時熱能值（低16位）

01C4

通道 14累積熱能高位值（高16位）

01C5

通道 14累積熱能高位值（低16位）

01C6

通道 14累積熱能低位值（高16位）

01C7

通道 14累積熱能低位值（低16位）

01DA

通道 15當前采樣值（高16位）

01DB

通道 15當前采樣值（低16位)

01DC

通道 15當前瞬時流量值（高16位）

01DD

通道 15當前瞬時流量值（低16位)

01DE

通道 15累積流量高位值（高16位）

01DF

通道 15累積流量高位值（低16位）

01E0

通道 15累積流量低位值（高16位）

01E1

通道 15累積流量低位值（低16位）

01E2

通道 15當前瞬時熱能值（高16位）

01E3

通道 15當前瞬時熱能值（低16位）

01E4

通道 15累積熱能高位值（高16位）

01E5

通道 15累積熱能高位值（低16位）

01E6

通道 15累積熱能低位值（高16位）

01E7

通道 15累積熱能低位值（低16位）

01FA

通道 16當前采樣值（高16位）

01FB

通道 16當前采樣值（低16位)

01FC

通道 16當前瞬時流量值（高16位）

01FD

通道 16當前瞬時流量值（低16位)

01FE

通道 16累積流量高位值（高16位）

01FF

通道 16累積流量高位值（低16位）

0200

通道 16累積流量低位值（高16位）

0201

通道 16累積流量低位值（低16位）

0202

通道 16當前瞬時熱能值（高16位）

0203

通道 16當前瞬時熱能值（低16位）

0204

通道 16累積熱能高位值（高16位）

0205

通道 16累積熱能高位值（低16位）

0206

通道 16累積熱能低位值（高16位）

0207

通道 16累積熱能低位值（低16位）
南京昌暉自動化儀表有限公司版權所有
Copyright 2023 www.hehdao.cn All rights reserved.
地址：江蘇省南京市六合區雄州南路399號恒順園區 銷售熱線：025-57155258 傳真：025-57155258 E-mail：18912907998@139.com
蘇ICP備11070889號-3
昌暉儀表·主要銷售香港昌暉儀表SWP系列智能化數字儀表、昌暉儀表SWP控制系統、昌暉儀表SWP壓力變送器、昌暉儀表SWP-LED系列智能昌暉儀表等.昌暉儀表是香港閩信集團屬下專業從事智能化數字儀表、工業自動控制集成系統研發、生產制造的企業.

  • QQ咨詢

  • QQ交談
  • QQ交談
主站蜘蛛池模板： 99爱在线免费观看|亚洲日韩欧美精品国产|色婷婷偷拍|日本人jizz亚洲人|国产在线线精品宅男网址|午夜内射中出视频 | 精品日本一区二区三区在线观看|日日操夜夜摸|国产成人无码网站m3u8|欧美性猛交xx|亚洲自拍偷拍一区二区|国产免费无码成人=a片在线观看 | 美女视频黄频大全视频网站|免费国产乱码一二三区|the=av免费观看网址|国产女同一区二区|亚洲无吗在线观看|国产综合精品 | 狠狠色狠狠色狠狠五月|在线看片国产|午夜院线|国产一区二区三区免费观看视频|#NAME?|深夜男人你懂的六月婷婷天堂 | 又大又紧又粉嫩18p少妇|国内精品自线一区麻豆|欧美h版在线观看|狠狠艹夜夜干|黄色影院在线播放|日日拍拍 | 夜夜躁狠狠躁夜躁2021|欧洲成人在线观看|中国少妇饥渴XXXXX|人妻巨大乳挤奶水HD免费看|视频二区在线播放|九九热精品在线视频 | 一个人看www在线高清免费看|国产超碰人人|中文字幕在线观看精品|公喝错春药让我高潮|亚洲=a一区二区|幼射HD交中国妇 | 巜豪妇荡乳2在线观看|又粗又硬进去好爽=a片视频野花|6969成人亚洲婷婷|99视频免费播放|97国产在线播放第一页|人人人澡人人人妻人人人少妇 | 日韩小视频网站hq|免费观看视频的网站视频|色情无码WWW视频无码区|国产精=av|国产人妻无码一区二区三区不卡|色我综合 | 亚洲狠狠婷婷综合久久蜜桃|国产成人精品福利网站人|爆乳美女脱内衣18禁裸露网站|免费一级特黄特色大片|欧美成人亚洲|国产精品麻豆v=a在线播放 | 任你躁国产自任一区二区三区|日韩成人精品视频在线观看|少妇高潮呻吟=a片免费看软件|国产精品一区二区三区=av|成年免费视频黄网站在线观看|四虎WWW永久在线精品 | 法国少妇XXXX做受|狂野欧美性猛xxxx乱大交|天堂在线最新版www资源|国产在观线免费观看久久|国产综合自拍|午夜毛片在线 | 日本xxx大片免费观看|久色在线三级三级三级免费看|视频一区在线播放|国产=a∨国片精品白丝美女视频|天美传媒=aV成人片免费看|成人天堂yy6080亚洲高清 | 高清中文字幕在线=a片|亚洲=aV日韩综合一区久热|品色堂永远的免费论坛|国产精品久久精品久久|国产视频中文字幕|亚洲精品国产综合 | 天天操天天爱天天干|日本中文字幕免费在线观看|国产精品久久毛片=a片软件爽爽|国产精品色=av|中文字幕第二十一页|日本护士大口吞精视频网站 | 久久99香蕉|中国XXX农村性视频|亚洲=aV日韩=aV男人的天堂在线|国产v亚洲v天堂=a|亚洲|这里只有精品在线播放|三年片在线视频中国 | 色一色成人网|久草在线影|精品视频在线观看99|国产香蕉尹人视频在线|亚洲=a∨好看=av高清在线观看|亚洲欧美日本在线 | 婷婷综合久久狠狠色99H|精品国偷自产在线视频99|999久久久无码国产精品|国产精品一区二三区|激情中文小说区图片区|国产亚洲日 | 欧美18一19sex性护士浴室|久久99精品久久久久久HB亚瑟|亚洲成在人线免费|超碰五月|久久精品无码一区二区三区不卡|男女拍拍拍拍免费视频 | 久久毛片免费看一区二区三区|国产毛多水多高潮高清|一级黄色毛片|久久久久久久网|国产精品美女久久久久=av爽李琼|天天摸天天摸色综合舒服网 | 国产精品久久久久久久浪潮网站|亚洲青草视频|乌克兰18极品XX00喷水|#NAME?|亚洲综合在线一区二区三区|国产超碰人人做人人爱ⅴ=a 91精品一区二区三区在线|情侣偷拍在线一区|天堂网在线.www天堂|成人=a毛片免费全部播放|日本国产一区二区|美女被日在线观看 | 国产=av熟女一区二三区灾密臀|黄色片在线播放|欧美人与牲口杂交视频在线|偷偷操任你操|69式视频免费观看|久久综合狠狠色综合伊人 | 国产一级做=a爱片久久毛片=a|www.欧美视频|亚洲自国产拍揄拍|龙珠超二在线观看免费国语高清|羞羞答答=av成人免费看|99日精品视频 | 国产高清精品亚洲а∨|一本久道久久综合狠狠爱亚洲精品|久久国产福利|久久久久www|无码人妻精品一区二区三区99不卡|亚V=a芒果乱码一二三四区别 | 一个人看www在线高清免费看|国产超碰人人|中文字幕在线观看精品|公喝错春药让我高潮|亚洲=a一区二区|幼射HD交中国妇 | 午夜福利免费院|久草成色在线|一区二区国产高清视频在线|哪里有免费的黄色网址|亚洲久久在线观看|人妻中文无码就熟专区 | 国产成人毛片在线视频软件|日韩欧美一区二区三区不卡在线|中文亚洲字幕|91=av在线影院|涩涩视频在线看|欧美日韩在线观看二区视频 | 国产精品天干天干综合网|亚洲精品视频免费看|日本内射精品一区二区视频|亚洲日韩=aⅴ在线视频|美女1区2区3区|999久久 | 久久亚洲=aV成人无码软件|91亚洲网|成人在线看片|成人做爰www网站视频|粉嫩=av一区二区三区高清|免费一级片91 | 69xxxx国产|一级一片|久久久久97|亚洲日本v=a午夜中文字幕|狠狠干伊人网|国产人妻精品区一区二区三区 | 夜夜躁狠狠躁夜躁2021|欧洲成人在线观看|中国少妇饥渴XXXXX|人妻巨大乳挤奶水HD免费看|视频二区在线播放|九九热精品在线视频 | 区美毛片|国产精品久久久久久久久软件|亚洲精品欧美一区二区三区|国产性色|国产精品家庭影院|日韩中文第一页 性生大片免费观看668|亚洲成人=av影片|毛片大全真人在线|国产老女人高潮大全|中文字幕丰满|一本久久久久 | 免费的很黄很污的视频|99国产午夜精品一区二区天美|天堂久久天堂综合色|国产精品永久免费视频|日日夜夜天天人人|亚洲精品国产=aⅤ综合第一 | 国产无码一区二区|韩日午夜|国产精品男人天堂|免费在线观看国产黄|欧美精品黑人粗大|欧美一区观看视频 | 国产精品大全|韩国精品视频一区二区在线播放|啦啦啦www日本高清免费观看|大柠檬导航香蕉导航巨人导航|中国黄色一级|国产成人一卡2卡3卡4卡 | 老汉=av免费一区二区三区|国产又大又黑又粗免费视频|黄大片日本一级在线=a|成年人黄色毛片|亚洲精品一区二区三区免|国产精品91大屁股白浆一区二区 | 中国一级毛片在线视频|99在线观看免费视频|亚洲九九热|www.精品国产|亚洲www久久久|欧美白浆视频 | 7777欧美成是人在线观看|无码=aV中文一区二区三区桃花岛|日本精品久久久久久久久久|一级做=a爰片|成人综合一区二区|99热热精品 | hh99me福利毛片|18国产精品白浆在线观看免费|无码午夜人妻一区二区三区不卡视频|免费看无码自慰一区二区|亚洲一区二区卡|天天操天天艹 | 爱操=av|亚洲欧美人成视频一区在线|女同性爽爽爽免费观看|久久久久亚洲国产精品|熟女精品视频一区二区三区|极品新婚夜少妇真紧 | 婷婷综合久久狠狠色99H|精品国偷自产在线视频99|999久久久无码国产精品|国产精品一区二三区|激情中文小说区图片区|国产亚洲日 |
